| 产品特性：加压送风 | 是否进口：否 | 产地：江苏无锡 |
| 加工定制：否 | 品牌：安科瑞 | 型号：余压监控系统 |
| 产品用途：加压送风 | 是否跨境货源：否 |
1、余压监控系统简介
余压监控系统由余压监控器（主机）、余压控制器、余压探测器、风阀执行器、系统监控专用软件等部分或全部设备组成满 足并高于GB51251《建筑防烟排烟系统技术标准》、GB50016《建筑设计防火规范》和GB50098《人民防空工程设计防火规范》等相 关***中的功能需求。
针对各类机械加压送风系统的应用特点，安科瑞电气股份有限公司研发了余压监控系统，是集工业计算机技术、通讯、抗电 磁干扰、数字传感技术及消防二总线于一体的智能化系统。采用高灵敏度压力信号传感器，24小时实时自动巡检并采集监控区域 压力变化等工作状态，对超压故障发出报警信号并记录，当防烟楼梯间或前室余压值达到超压监控值时，余压探测器发出报警信 号，余压控制器打开加压风机风管上的旁通阀泄压；余压回落到正常区间值后，余压探测器发出信号，余压控制器关闭旁通阀， 通过控制旁通阀的开启，来保持余压值稳定在规范要求的区间值内，系统具有实时性、数字化、智能化，自动化连续监控的特点。

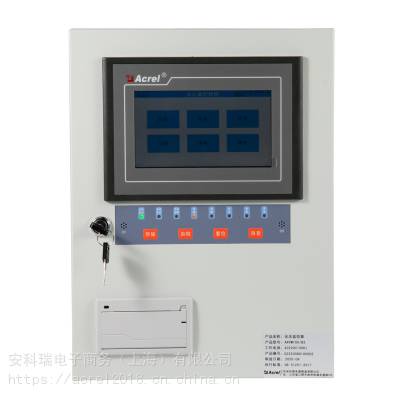

2、ARPM100/B3余压监控器
产品特点:
1） 满足***GB51251-2017《建筑防烟排烟系统技术标准》
2） 与余压控制器、余压探测器、风阀执行器等配接，灵活构建大容量疏散通道余压监控系统
3） 可通过余压控制器监控疏散通道余压变化，适应现代建筑复杂多变的要求
4）抗干扰能力强，可以长距离供电
5） 提供2条RS485通讯回路，每条回路可连接32个余压控制器
3、余压探测器
3.1 ARPM-S/1余压探测器
3.1.1 产品特性
1） 电源：15-28VDC（二总线）
2） 工作电流：＜4mA
3） 测量范围：-1000Pa～1000Pa
4） 通讯方式：二总线
5） 尺寸：86mm*86mm*20mm
6） 安装孔距：60mm
7） 安装方式：86盒安装
8）工作温度：-20℃～70℃
9） 储存温度：-40℃～85℃
3.1.2 LED显示
1） 运行指示灯：当设备正在处于通讯状态时，运行指示灯闪烁。
2） 故障指示灯：当设备自校准失败时，故障指示灯点亮。
3） 报警指示灯：当探测器检测到余压差值超出设定值时，报警指示灯点亮。
3.1.3 安装接线
本模块采用通用于86盒安装方式，水平安装孔距为60mm。探测器的工作电源为15-28VDC，请***接线末端的电压符合工作电 源的范围。使用橡胶软管与低压气嘴相连，软管另一端接到低压区。（设备若安装在低压侧，则用橡胶软管与高压气嘴相连，软 管另一端接到高压区。）
3.2 ARPM-S/2余压探测器副面板
3.2.1 产品特性
1） 尺寸：86mm*86mm*20mm
2） 安装孔距：60mm
3） 安装方式：86盒安装
4）工作温度：-20℃～70℃
5） 储存温度：-40℃～85℃
4、ARPM-C余压控制器
4.1 产品特性
1） 工作电源：AC220V 50Hz 2）功耗： 待机状态＜3W，动作状态＜10W
3） 执行输出：24V（接执行器） 4） 开关量输入：2路
5） 开关量输出：1路继电器输出 6） 通讯：1路二总线、1路RS485
7） 通讯距离：500m 8） 安装方式： 导轨式安装
9） 工作温度范围： -20℃～60℃ 10）储存温度范围：-30℃～80℃
11）环境湿度：相对湿度≤90%，不结露 12）防护等级：IP30 13）产品符合：GB16806-2006
4.2 外形尺寸
4.3 接线端子
1-12号端子定义
13-23号端子定义
4.4 连接图
5、ARPM-DC24V风阀执行器
产品特点:
1）满足***GB51251《建筑防烟系统技术标准》及GB 50016《建筑设计防火规范》等相关***中的工能要求
2）接收余压控制器命令，控制调节旁通泄压阀的开、闭角度
3） 可选择旋转角度，万能转接头，设置独立的运行时间，具有手动控制按钮
4） 采用DC24V工作电压确保系统稳定和人身安全
6、设计选型
